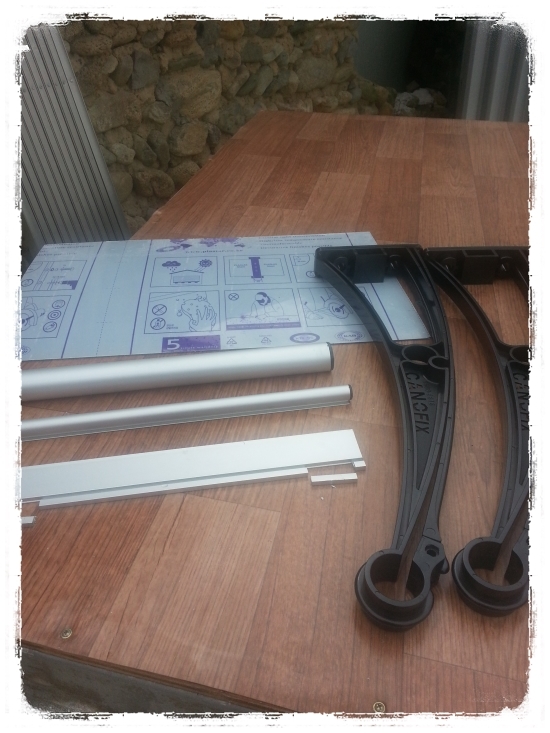

캐노픽스 자재구입을 하시면 아래와 같이 브라켓 , 뒷고정대 , 중간고정대 , 앞고정대 , 플라스틱캡

브라켓고정볼트.너트 , 랙산(폴리카보네이트)이 배송됩니다.

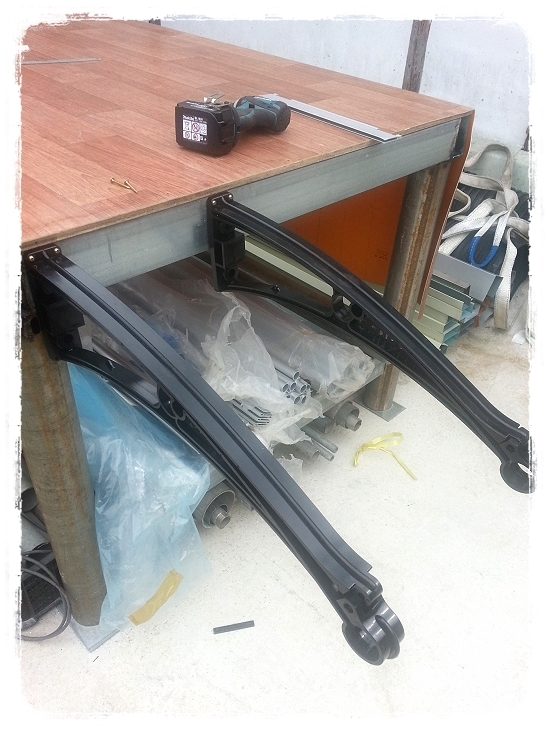

 먼저 캐노픽스를 설치하기 위해서는 설치 장소에 브라켓을 고정시킵니다.

브라켓은 벽면과 단단하게 고정하여야 합니다.

재질에 따라 앙카볼트,목재피스,스텐피스,리벳 등 으로 고정합니다.

브라켓 간격은 1m정도가 좋습니다.

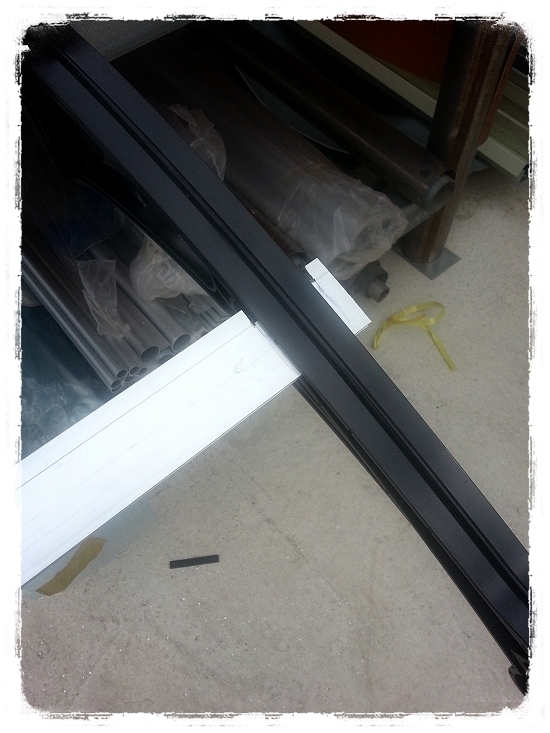

 위와 같이 브라켓을 수평이 되도록 벽면에 고정하시고 아래 사진과 같이 앞고정대를 홈을 파서

브라켓 덮개바를 위로 올린 다음 벽면까지 삽입합니다.

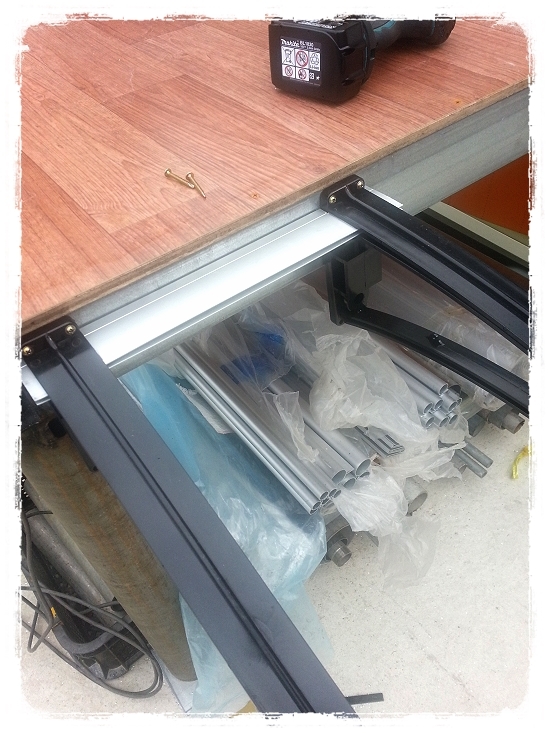

그럼 아래와 같이 브라켓에 뒷고정대가 설치됩니다.

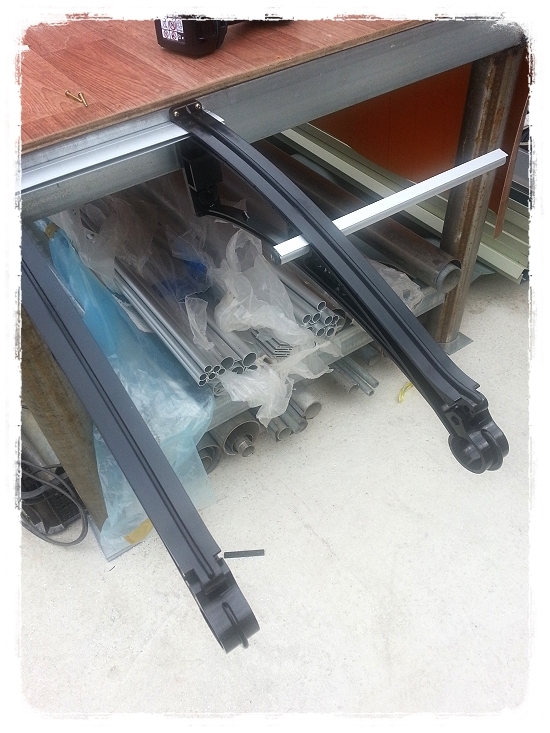

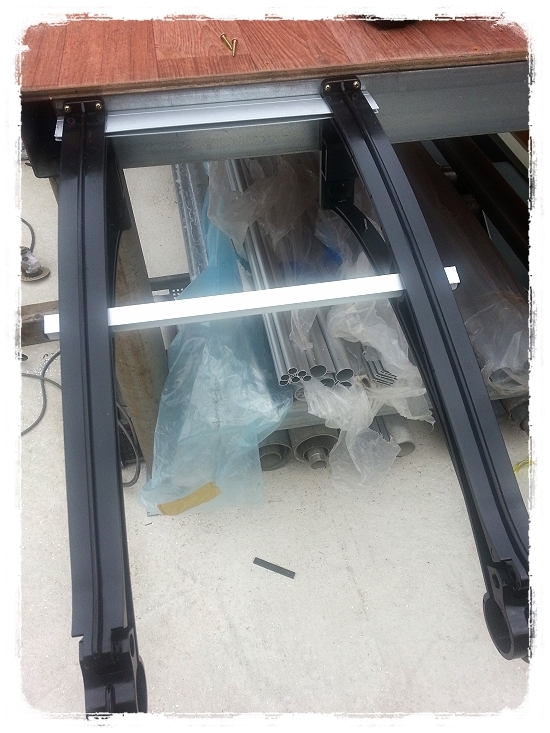

다음은 아래와 같이 중간고정대를 끼웁니다.

중간고정대를 끼우고 양끝은 플라스틱캡으로 마감합니다.

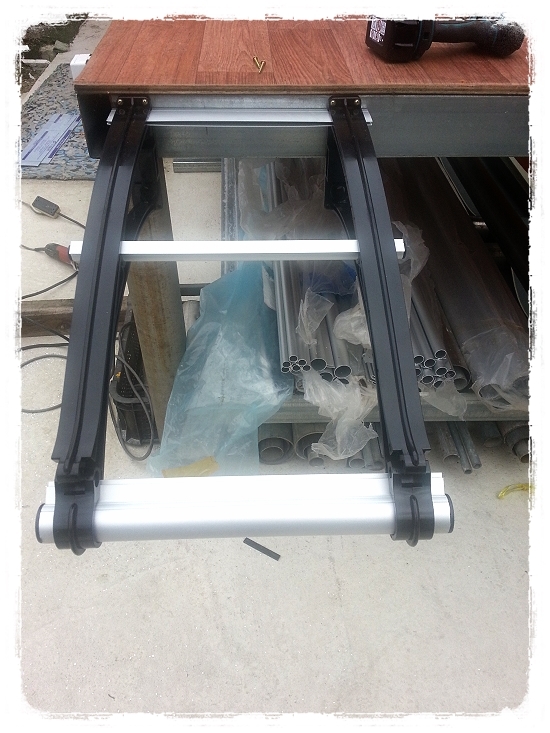

중간고정대를 끼우고 아래와 같이 앞고정대를 끼웁니다.





앞고정대를 끼우고 브라켓 덮개바를 위로 올린 다음 랙산을 끼우고 덮개바 볼트,너트로 조이면

됩니다. 볼트,너트는 11mm스패너를 사용하시면 됩니다.

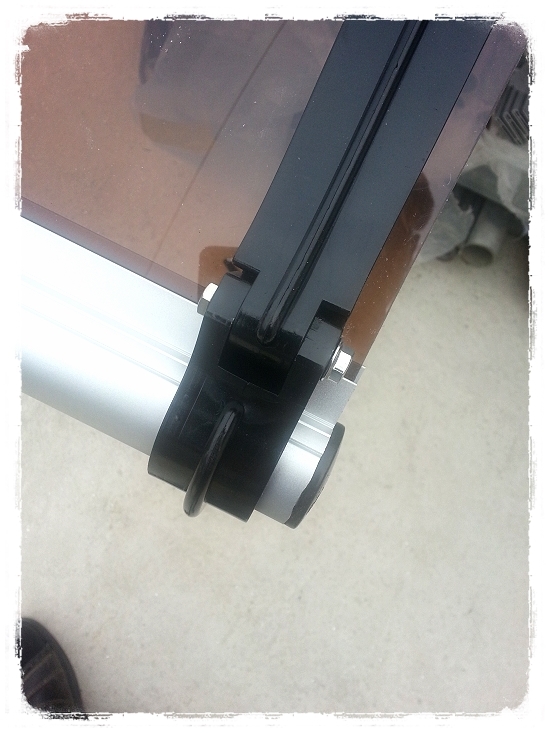

볼트를 끼울실때는 브라켓 덮개바 조임부분을 자세히 보시면 볼트육각 부분과 같이

육각홈이 파인 부분에서 볼트를 밀어넣어야 합니다.

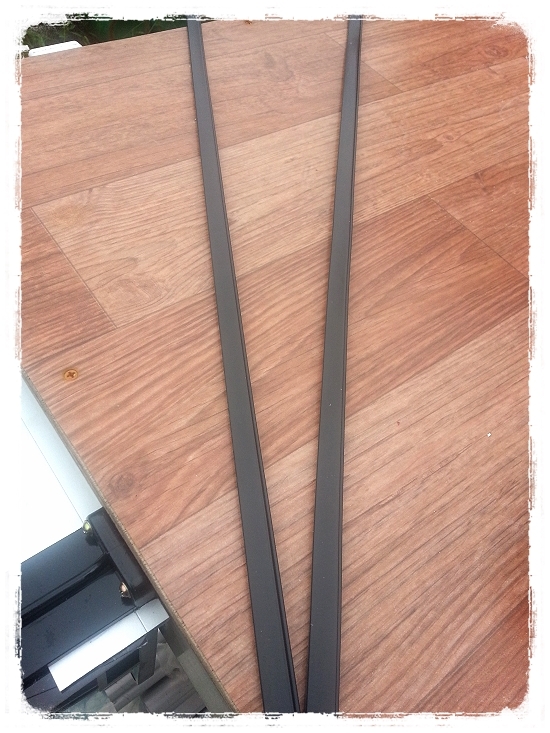

볼트.너트 조임작업이 끝나면 아래 사진의 마감캡을 알맞은 크기로 잘라서 캐노픽스 양끝

랙산 부분을 마감합니다.

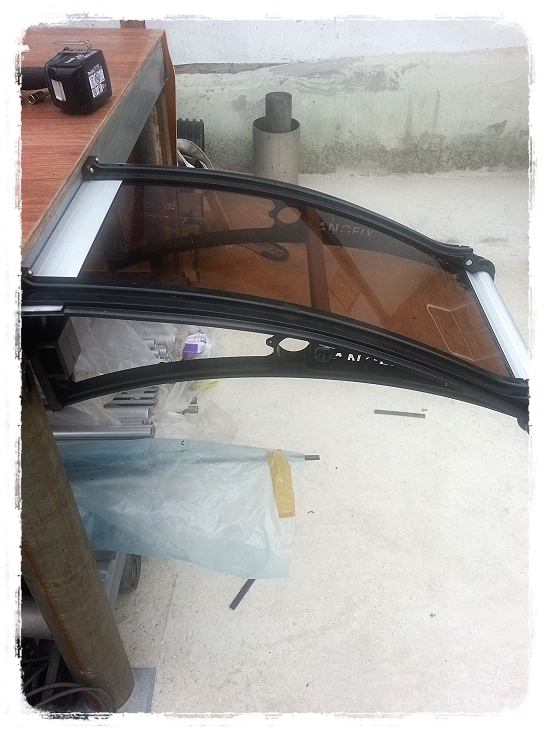

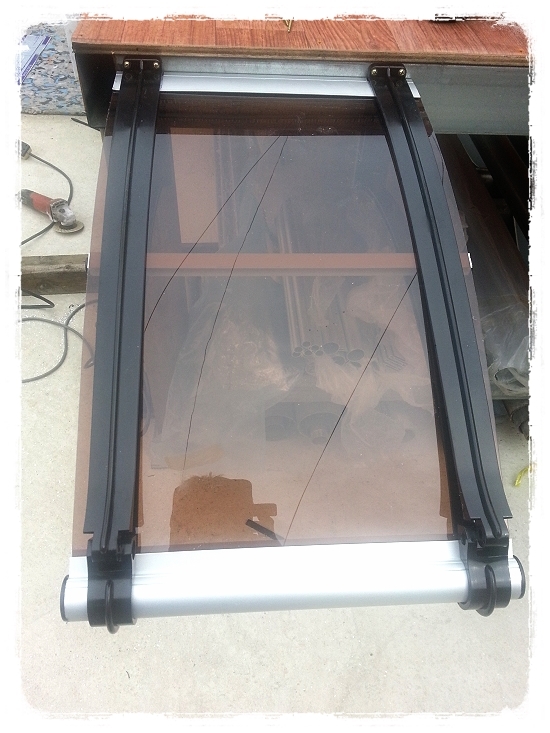

캐노픽스 시공이 완성된 모습입니다.



캐노픽스 빗물받이 활용 방법입니다.

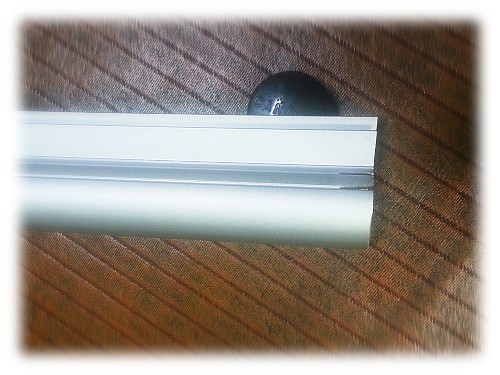

위 부분은 캐노픽스 앞고정대 입니다. 연결하기 전에 빗물받이를 작업하셔야 합니다.

위와 같이 앞고정대 끝 부분을 쇠톱 등으로 1cm정도 홈을 따라 자릅니다.

위와 같이 뺀찌나 플라이 등을 이용해서 잘린 끝 부분을 잡고 힘있게 당기면 빗물받이가

만들어 집니다.

빗물받이가 만들어 지면 스텐 양쪽엘보우를 끼워서 38.1파이 스텐파이프를 이용하여

우수배관 작업을 하시면 됩니다.

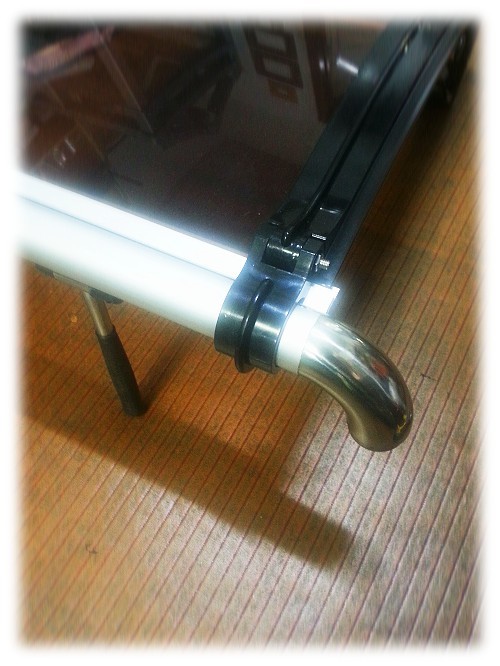

위 사진의 모습은 빗물받이를 만들어 스텐 양쪽엘보우를 끼운 형태 입니다.

참고로 캐노픽스650시리즈 부터 1500시리즈 까지는 38.1파이 양쪽엘보우를 사용하시고

1870시리즈는 50.8파이 양쪽엘보우를 사용하셔야 합니다.

스텐 양쪽엘보우는 끼운상태에서 용접을 하셔도 되고 실리콘을 사용하여 끼운 다음

스텐직결피스를 이용하여 고정하여도 됩니다.
